Montar uma luneta corretamente é prender a base ao trilho com o torque do fabricante, apoiar o tubo nos anéis sem forçar, ajustar o alívio ocular na posição natural de tiro, nivelar o retículo com a arma nivelada e fechar as tampas em cruz, aos poucos, com torquímetro. Nada disso exige armeiro; exige método e duas ferramentas baratas.
Leia até o final: além do passo a passo, deixamos um checklist para imprimir, o “teste dos olhos fechados” que usamos para acertar o alívio ocular, a sequência de aperto em X e a lista do que mais chega errado na nossa assistência (anel apoiado na campana e tubo marcado por excesso de torque lideram).
Antes de começar: o que você precisa ter na bancada
- Arma descarregada e conferida duas vezes, câmara aberta, munição em outro cômodo.
- Anéis ou cantilever do diâmetro do tubo (25,4, 30 ou 34 mm) e na altura certa para a objetiva. Se ainda está em dúvida, leia o nosso guia sobre cantilever ou anéis.
- Torquímetro em pol-lb (polegada-libra) com pontas Torx e Allen. É a ferramenta que separa montagem de improviso.
- Dois níveis de bolha: um para o trilho (ou para a ação) e um para o tubo da luneta.
- As chaves da caixa do mount e álcool isopropílico para desengordurar trilho, base e parafusos.
O que você não precisa: trava-rosca, a menos que o manual do seu mount peça. A ficha do cantilever Vortex Precision Extended, por exemplo, instrui apertar os anéis sem trava-rosca.

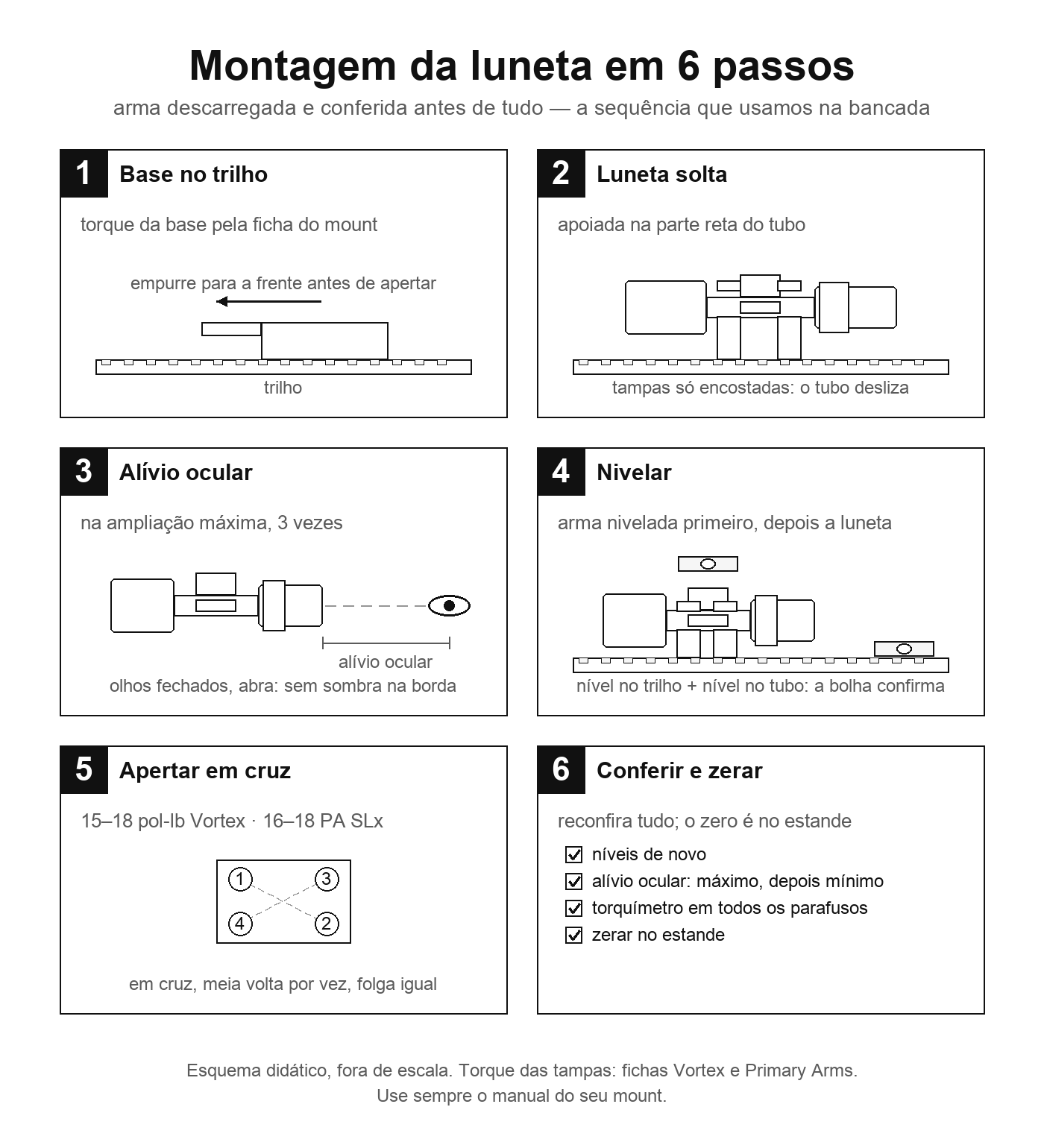

Passo a passo da montagem
1. Prenda a base ou o cantilever ao trilho
Limpe o trilho e a base. Encaixe o mount e empurre-o para a frente, em direção à boca do cano, antes de apertar: assim a presilha encosta na parede dianteira do rebaixo do trilho e o recuo não tem para onde empurrar o conjunto. Aperte os parafusos da base com o torque do fabricante. Nas fichas que conferimos, esse valor varia bastante: 30 a 35 pol-lb no cantilever Primary Arms SLx, 45 a 50 pol-lb no Vortex Precision Extended. Em fuzil estilo AR, prenda o cantilever só no receiver, nunca no guarda-mão.
2. Apoie a luneta nos anéis, ainda solta
Tire as tampas, deite a luneta nos berços e recoloque as tampas com os parafusos apenas encostados, de modo que o tubo gire e deslize com a mão. Confira que nenhum anel está sobre a campana da objetiva, sobre a torre ou sobre o anel de zoom: o tubo tem de estar apoiado na parte reta, dos dois lados da torre.
3. Acerte o alívio ocular com o teste dos olhos fechados
Coloque a luneta na ampliação máxima (onde o alívio ocular é mais crítico). Feche os olhos, encoste a arma no ombro na posição que você usa de verdade, sem esticar o pescoço, e abra os olhos. Sombra preta na borda da imagem? Deslize a luneta até a imagem encher a ocular. Repita três vezes: se nas três a imagem está limpa sem você procurar, o alívio ocular está certo. Marque a posição do tubo com fita.
4. Nivele o retículo com dois níveis
Primeiro nivele a arma: nível de bolha no trilho (ou na ação, numa parte plana) e a arma presa num apoio que não deixe ela rolar. Depois, nível no tubo da luneta, em cima da torre de elevação (a tampa da torre é plana) ou num anel de nível preso ao tubo. Gire a luneta até as duas bolhas coincidirem. Olhando pela ocular, a linha vertical do retículo tem de ficar paralela a um prumo pendurado a 10 ou 15 m; a bolha confirma, o prumo prova.
Retículo inclinado não aparece a 100 m, mas aparece a 300: cada clique de elevação joga o tiro um pouco para o lado.
5. Aperte as tampas em cruz, aos poucos

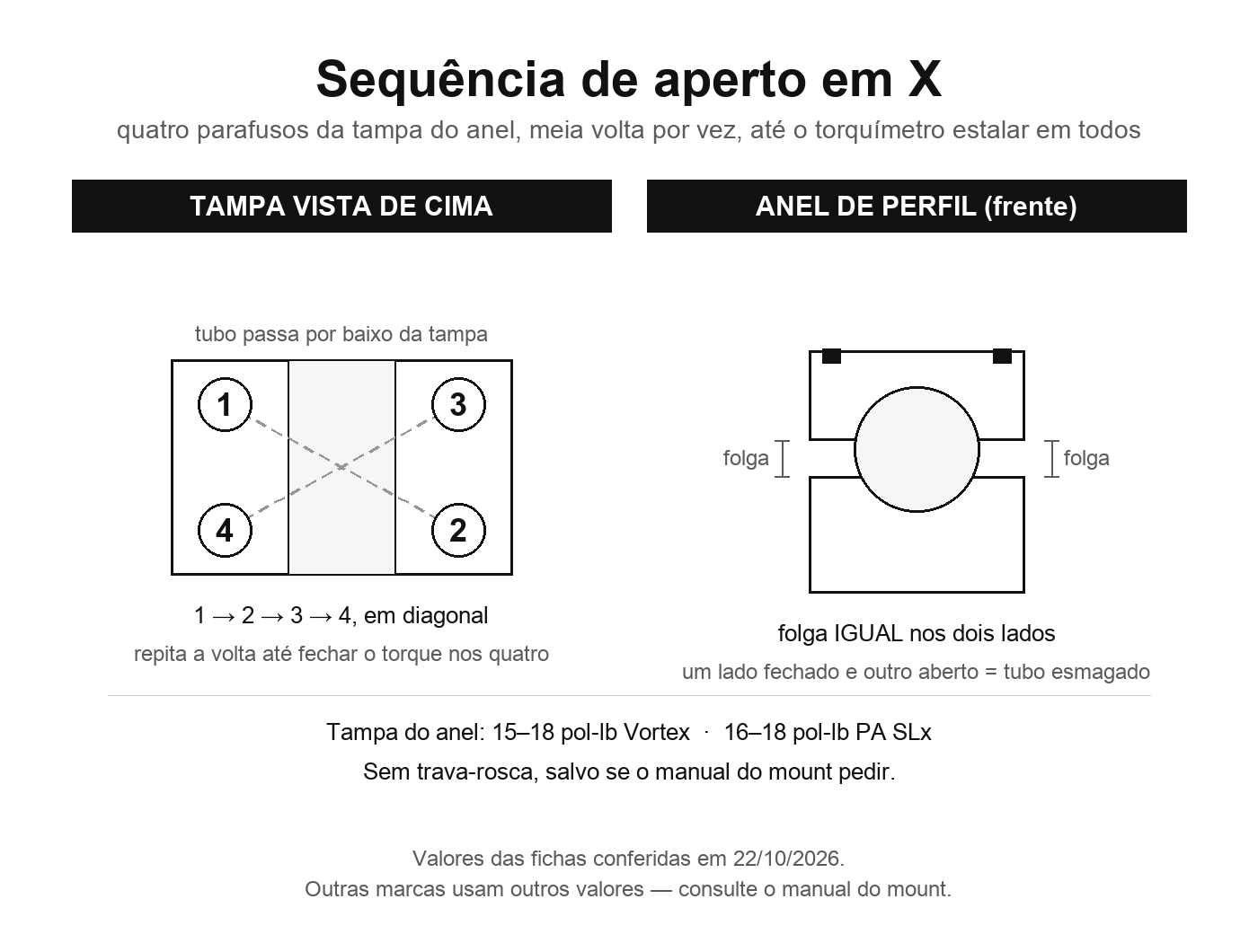

Aqui é onde o tubo é marcado ou salvo. Com o torquímetro ajustado no valor da ficha (15 a 18 pol-lb nos cantilevers Vortex, 16 a 18 pol-lb no Primary Arms SLx; nos anéis Vortex Pro e Hunter a ficha dá o valor em N·m), aperte em cruz: superior esquerdo, inferior direito, superior direito, inferior esquerdo. Dê meia volta em cada um por passada, várias passadas, até o torquímetro estalar nos quatro. A folga entre as metades do anel tem de ficar igual dos dois lados: se um lado fechou e o outro está aberto, solte tudo e recomece.
6. Confira tudo e só depois vá zerar
Reconfira os níveis depois de apertar (o tubo pode ter girado um nada), reconfira o alívio ocular na ampliação máxima e depois na mínima, e passe o torquímetro mais uma vez em todos os parafusos. Acabou a bancada. O zero é a próxima etapa, no estande: veja o nosso guia de como zerar luneta a 25 m e 100 m.
A altura dos anéis, em um parágrafo
O anel certo é o mais baixo que ainda deixa 2 ou 3 mm de folga entre a campana da objetiva e o trilho ou o cano. Objetiva de 24 a 32 mm costuma pedir anel baixo ou médio; 40 ou 44 mm, médio; 50 mm, alto. Em AR-15 e T4, o cantilever já nasce com o centro a 38,1 ou 40 mm do trilho, altura que a coronha reta pede. Quando a ficha da luneta não traz o diâmetro externo da campana, meça com paquímetro antes de comprar.
O que mais chega errado na nossa assistência
- Anel apoiado na campana. A luneta não desce até o berço porque a objetiva encosta antes; o atirador força a tampa e o tubo entorta ou o anel marca. O conserto é anel mais alto, não mais torque.
- Tubo marcado por excesso de torque. “Apertei bem para não soltar” é a frase mais cara da montagem. Tubo de luneta é alumínio fino; 15 a 18 pol-lb é pouco, e é por isso que precisa de torquímetro.
- Parafuso de um lado só. Um lado da tampa fechado e o outro aberto: o anel deixou de ser redondo e o tubo foi esmagado em dois pontos.
- Luneta montada com o zoom no mínimo. O alívio ocular fecha no 1x e some no 6x.
- Nivelou a luneta, não nivelou a arma. Retículo nivelado em relação a uma arma torta continua torto.
Checklist para imprimir
| Etapa | O que conferir | Feito |
|---|---|---|
| Segurança | Arma descarregada, câmara aberta, munição fora da bancada | ☐ |
| Peças | Anel/cantilever no diâmetro do tubo e na altura da objetiva | ☐ |
| Base | Mount empurrado para a frente; torque da base pela ficha | ☐ |
| Luneta solta | Tubo apoiado na parte reta, longe da campana e da torre | ☐ |
| Alívio ocular | Teste dos olhos fechados na ampliação máxima, 3 vezes | ☐ |
| Nivelamento | Nível no trilho + nível no tubo; prumo a 10–15 m | ☐ |
| Tampas | Em cruz, meia volta por vez, 15–18 pol-lb (ou valor da ficha) | ☐ |
| Folga | Igual nas duas laterais de cada anel | ☐ |
| Conferência | Níveis, alívio ocular e torquímetro de novo | ☐ |
| Próximo passo | Zerar no estande e anotar o zero | ☐ |
As ferramentas e suportes que nós recomendamos
Torquímetro Vector Optics com 10 pontas. Chave de torque analógica em aço endurecido e polímero, com liberação tátil no valor ajustado e dez bits Torx e Allen. Pesa 133 g, sem bateria. Resolve base, anéis e parafusos de red dot.

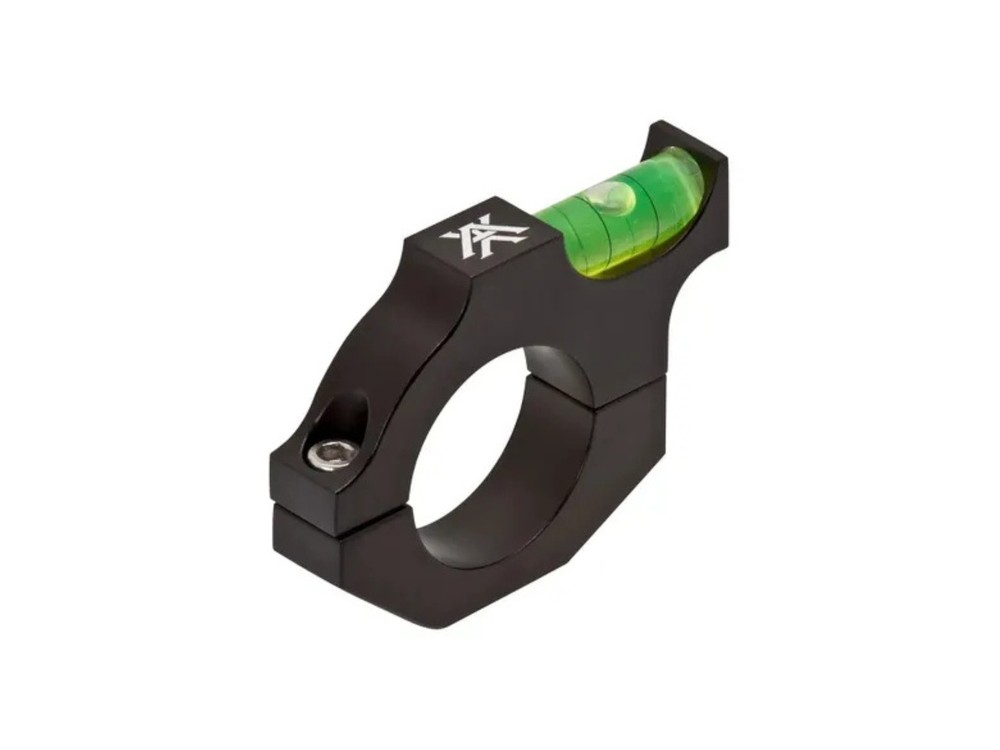

Nível de bolha Vortex para tubo de 30 mm. Prende direto no tubo com dois parafusos (chave Allen inclusa), 12,7 mm de largura e 49 g. Serve na bancada para nivelar o retículo e fica na arma para mostrar a inclinação antes do tiro. A Vortex recomenda montar do lado oposto ao olho dominante; há versões para tubo de 1″ e 34 mm.

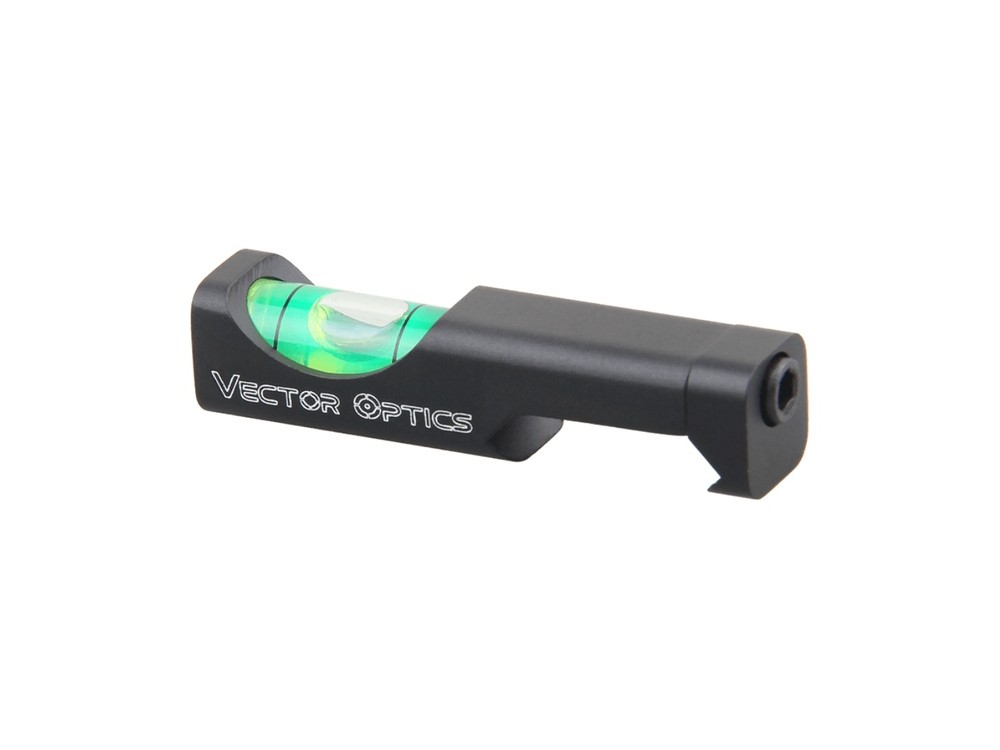

Nível de bolha Vector Optics para trilho de 21 mm. O segundo nível do par: encaixa num rebaixo livre do trilho Picatinny ou Weaver, tem 51 mm de comprimento e 11 g, em alumínio 6063-T6, com chave inclusa. É ele que diz se a arma está nivelada antes de você nivelar a luneta.

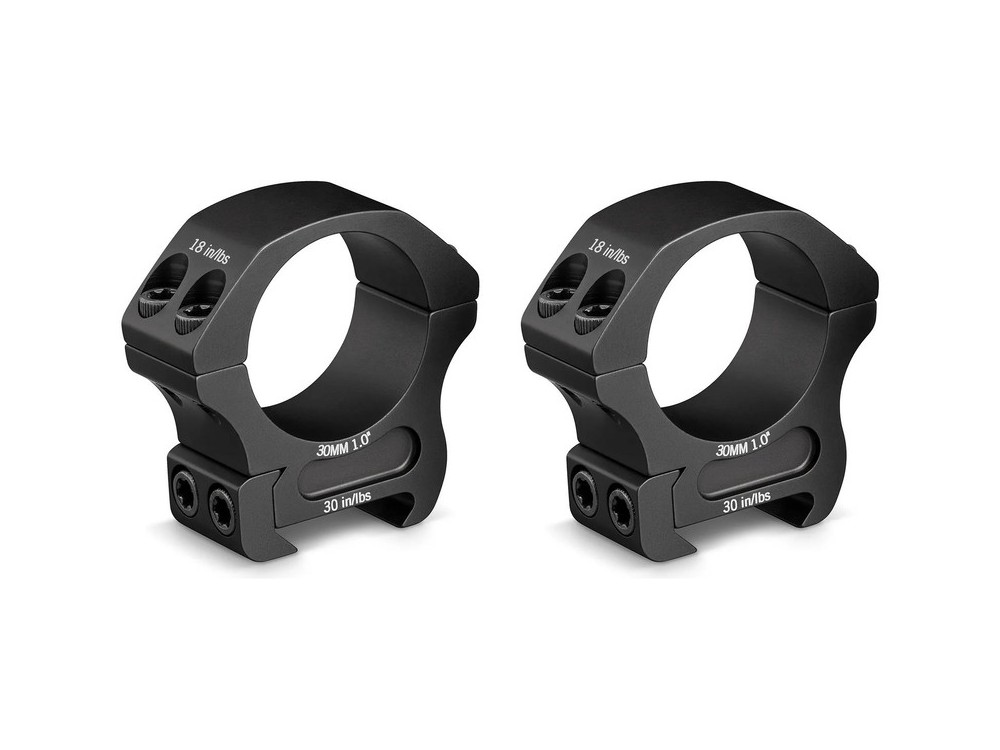

Anéis Vortex Pro Series 30 mm, perfil médio. Para rifle de ferrolho com objetiva de 40 ou 44 mm: centro a 25,4 mm, 48,7 g o par, Picatinny ou Weaver, chave Torx T-25 e dois parafusos extras na caixa. A ficha traz o torque da base e do anel, que é o que você precisa para seguir este guia.
Cantilever Primary Arms SLx 30 mm. Para AR-15 e T4: centro a 38,1 mm (1,5″), três parafusos por anel, dois recoil lugs e 164 g. A ficha especifica 16 a 18 pol-lb nos anéis e 30 a 35 pol-lb na base, os dois números que este guia pede. Existe em 34 mm.
Perguntas frequentes
Preciso mesmo de torquímetro para montar luneta?
Precisa. Os valores de tampa de anel (15 a 18 pol-lb nas fichas Vortex e Primary Arms) são baixos demais para acertar na mão, e o erro mais comum é apertar demais e marcar o tubo. Um torquímetro simples custa menos que o conserto.
Uso trava-rosca nos parafusos dos anéis?
Só se o manual do mount pedir. A Vortex, na ficha do Precision Extended, instrui apertar sem trava-rosca. Parafuso limpo, seco e com o torque certo não solta.
Em qual ampliação ajusto o alívio ocular?
Na máxima, que é onde a tolerância é menor. Depois confira na mínima; se funciona nas duas, funciona em todas.
Como sei se o retículo está nivelado de verdade?
Nível no trilho, nível no tubo e um prumo pendurado a 10 ou 15 m: a linha vertical do retículo tem de ficar sobre o fio. A bolha confirma, o prumo prova.
Ficou com dúvida em algum passo? Mande o modelo da arma, da luneta e do mount no WhatsApp que a gente confere torque e altura, sem compromisso.
