Footprint de micro red dot: guia para não errar

Você decidiu colocar um micro red dot na sua pistola. Pesquisou modelo, brilho, autonomia de bateria, tamanho do ponto — e aí esbarrou numa palavra que ninguém explica direito: footprint. De repente o anúncio fala em “footprint RMSc”, a placa da sua arma diz “compatível Holosun K”, um amigo jura que é “padrão RMR”… e você não faz ideia se aquele red dot vai parafusar no seu slide ou virar peso de papel na gaveta.

Calma. Esse é o erro de compra número um em micro red dot, e ele é 100% evitável. Neste guia você vai entender o que é footprint, quais são os principais padrões de micro red dot para pistola, por que a placa adaptadora existe e — o mais importante — como descobrir o footprint do seu slide antes de gastar dinheiro. No fim tem a tabela de compatibilidade que resolve a dúvida na hora.

Resumo rápido

Footprint = o padrão de furos de parafuso e pinos de recuo na base do red dot. Ele precisa casar com o recorte do slide (ou com a placa adaptadora) — senão não monta.
Os footprints de micro red dot mais comuns hoje são: Shield RMSc, Holosun K (compatível com RMSc) e Docter/Noblex (mesmo da Vortex Venom e Burris FastFire).
O RMR é um footprint maior — referência de mercado, mas usado em red dots de tamanho médio/full, não nos micros de slide compacto. Vale conhecer para não confundir.
Footprints parecidos NÃO são intercambiáveis. Furos quase no mesmo lugar, mas com o pino de recuo deslocado, já barram a montagem.
Antes de comprar: confirme o footprint do recorte do seu slide (optic-ready) ou qual placa adaptadora ele acompanha. Na dúvida, fale com a loja.

O que é “footprint”, afinal?

Footprint é, literalmente, a “pegada” do red dot — o desenho da base dele, onde ficam:

os furos roscados dos parafusos de fixação (geralmente dois);
os pinos de recuo (recoil pins / locating pins) — pequenos ressaltos que entram em furos no slide e impedem que a mira “ande” para trás a cada tiro;
a posição da janela da bateria e do alojamento óptico, em alguns padrões.

Para o red dot fixar firme e aguentar o recuo do ferrolho/slide, esse conjunto precisa encaixar exatamente no recorte usinado do slide ou na placa adaptadora. Se a distância entre furos for diferente, ou o pino de recuo cair fora do lugar, o red dot simplesmente não assenta — ou pior, assenta torto e perde o zero no primeiro carregador.

É por isso que footprint não é “detalhe”: é a peça de compatibilidade que decide se a compra funciona.

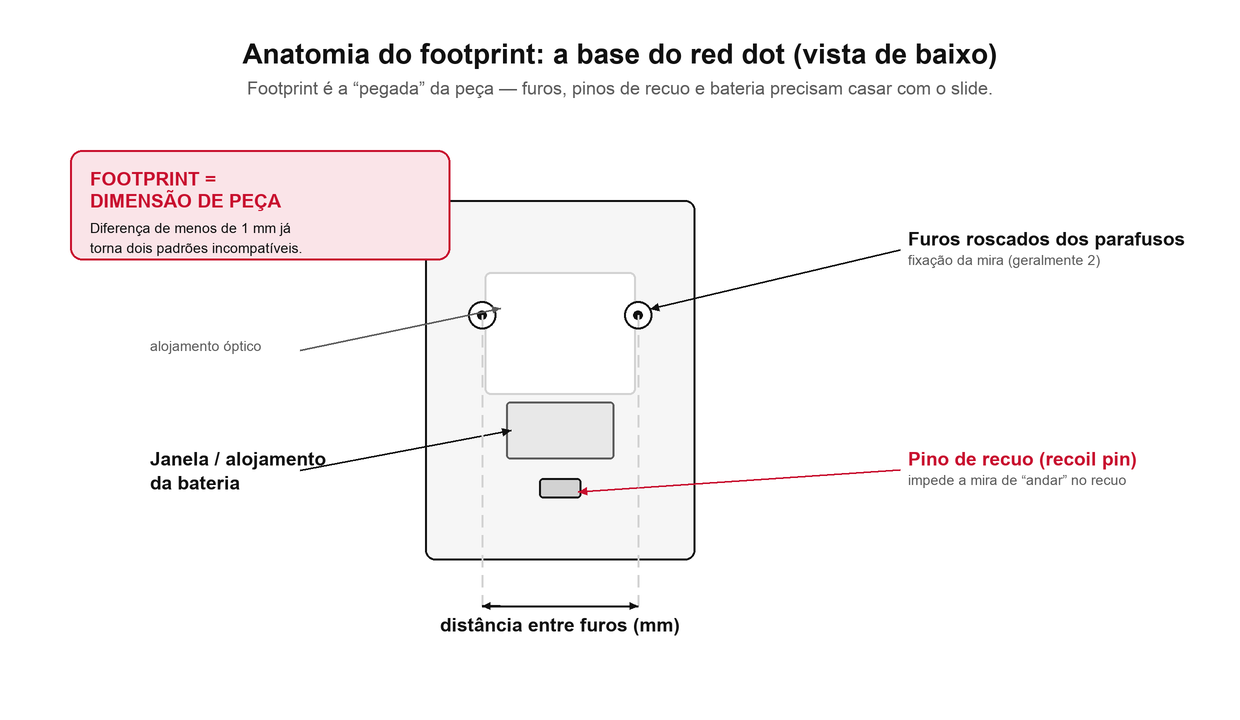

Vista inferior de um micro red dot indicando furos de parafuso, pinos de recuo e janela da bateria

💡 Por que medir em milímetros? Footprint é dimensão de peça — distância entre furos, diâmetro de pino. A indústria trabalha em milímetros, e diferenças de menos de 1 mm já tornam dois padrões incompatíveis. Por isso aqui falamos sempre em mm, não em “mais ou menos”.

“Optic-ready” / “optic-cut”: o que significa

Quando o fabricante da pistola diz que ela é optic-ready (ou optic-cut, “slide recortado de fábrica”), significa que o slide já vem usinado para receber red dot. Mas atenção: optic-ready não quer dizer “serve qualquer red dot”. O recorte segue um footprint específico (ou acompanha um kit de placas adaptadoras para vários). A pergunta certa nunca é “minha arma é optic-ready?” — é “optic-ready em qual footprint?”.

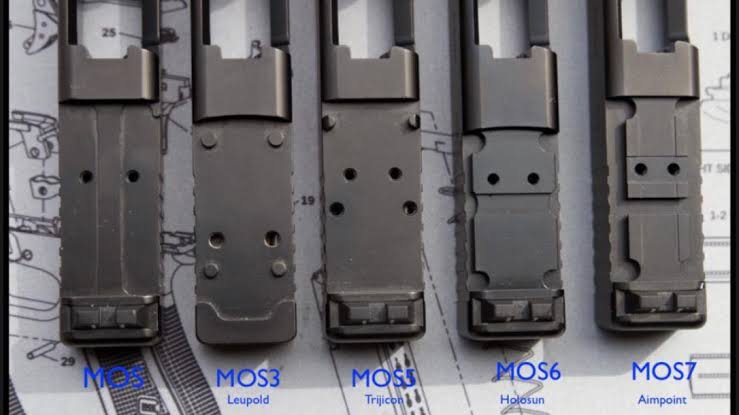

Comparativo de footprints de montagem MOS para red dot de pistola — Exemplo de montagem: diferentes cortes (sistema MOS) em slides de pistola — cada padrão de *footprint* aceita um tipo de red dot.

Os principais footprints de micro red dot

Vamos aos padrões que você realmente vai encontrar comprando um micro red dot para pistola no Brasil.

Shield RMSc — o padrão dos micros modernos

O Shield RMSc é hoje o footprint mais comum em pistolas compactas e subcompactas optic-ready (as armas de porte mais finas). Ele foi pensado justamente para miras pequenas e slides estreitos. Se você tem uma pistola compacta moderna recortada de fábrica, há grande chance de o recorte ser RMSc.

Holosun K — compatível com RMSc

A linha Holosun K (os modelos “509…K”, “407K”, “507K”) usa um footprint compatível com o Shield RMSc. Na prática, micro red dots da família K costumam encaixar em recorte RMSc — o que ampliou demais a oferta de miras para esse padrão. Por isso, quando alguém diz “footprint Holosun K”, normalmente está falando do mesmo grupo de compatibilidade do RMSc.

⚠️ “Compatível” não é sinônimo de “idêntico em tudo”. Sempre confira a ficha do modelo específico e, se possível, a parafusaria/altura que acompanha. Compatibilidade de footprint resolve o encaixe; o resto (parafuso certo, pino) você confirma na hora de montar.

Docter / Noblex — o mesmo da Vortex Venom e Burris FastFire

O footprint Docter/Noblex é um clássico e aparece em red dots muito populares: a Vortex Venom, a Burris FastFire e similares usam esse padrão. É um footprint que você encontra bastante em red dots de tamanho pequeno/médio, montados tanto em pistola (com a placa certa) quanto em rifle/carabina sobre base Picatinny. Se você já tem uma Venom ou FastFire, é esse o padrão que precisa casar.

RMR — referência de mercado, mas footprint maior

O RMR (o footprint que virou “padrão de fato” do mercado) é talvez o nome mais falado — e é exatamente por isso que gera confusão. Esclarecendo: o RMR é um footprint maior, usado em red dots de tamanho médio a full (miras mais robustas, slides maiores, muito comum em uso tático e em pistolas full-size). Ele NÃO é o footprint dos micros de slide compacto. Vale conhecer o RMR como referência — porque um monte de placa adaptadora e de slide é descrito “em relação ao RMR” — mas, se a sua busca é por micro red dot numa compacta, o seu mundo provavelmente é RMSc/Holosun K, não RMR.

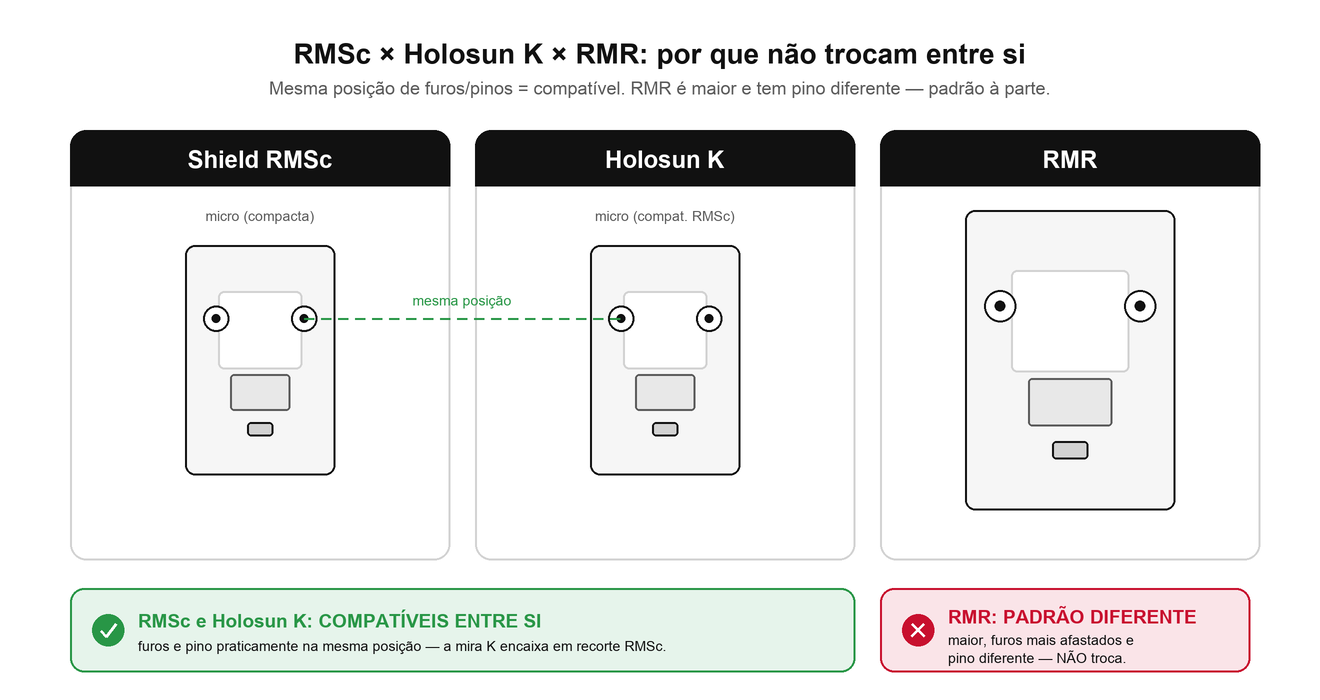

Vista inferior comparando footprints RMSc, Holosun K e RMR lado a lado, com a posição dos furos e dos pinos de recuo

A tabela que resolve: footprint × modelos compatíveis

Esta é a parte para printar e guardar. Use-a para cruzar o footprint do seu slide (ou da sua placa) com os red dots que encaixam.

Footprint	Porte típico	Red dots que usam (exemplos)	Onde costuma aparecer
Shield RMSc	Micro (compacta/subcompacta)	Miras micro padrão RMSc; família Holosun K (compatível)	Pistolas compactas optic-ready modernas
Holosun K	Micro	Linha Holosun K (407K / 507K / 509…K)	Recorte/placa compatível RMSc
Docter / Noblex	Pequeno a médio	Vortex Venom, Burris FastFire e similares	Pistola (com placa) e rifle em Picatinny
RMR	Médio a full	Miras padrão RMR (tamanho médio/full)	Pistola full-size, uso tático, placas “RMR-pattern”

📌 Como ler a tabela: ache a linha do footprint do seu slide/placa e olhe a coluna “red dots que usam”. Só compre miras dessa linha. Não pule de linha achando que “é quase igual” — RMSc e RMR, por exemplo, são padrões diferentes e não trocam entre si.

A placa adaptadora (optic plate): a peça-chave

Nem todo slide tem o footprint do red dot que você quer. É aí que entra a placa adaptadora (optic plate / mounting plate): uma peça intermediária que converte o recorte do slide para o footprint da mira.

Muitas pistolas optic-ready saem de fábrica com um kit de placas — cada placa atende a um footprint diferente (uma para RMSc, outra para RMR, etc.).
A placa deve manter os pinos de recuo funcionando. Uma placa boa transfere o esforço do recuo para o slide; uma gambiarra só com parafuso vai perder zero.
Parafusos de comprimento errado são uma armadilha clássica: curto demais não prende, longo demais encosta no fundo e a mira fica “boiando”. Use os parafusos certos para o conjunto placa + red dot.

Resumindo: footprint do red dot → placa adaptadora certa → recorte do slide. Os três têm que conversar.

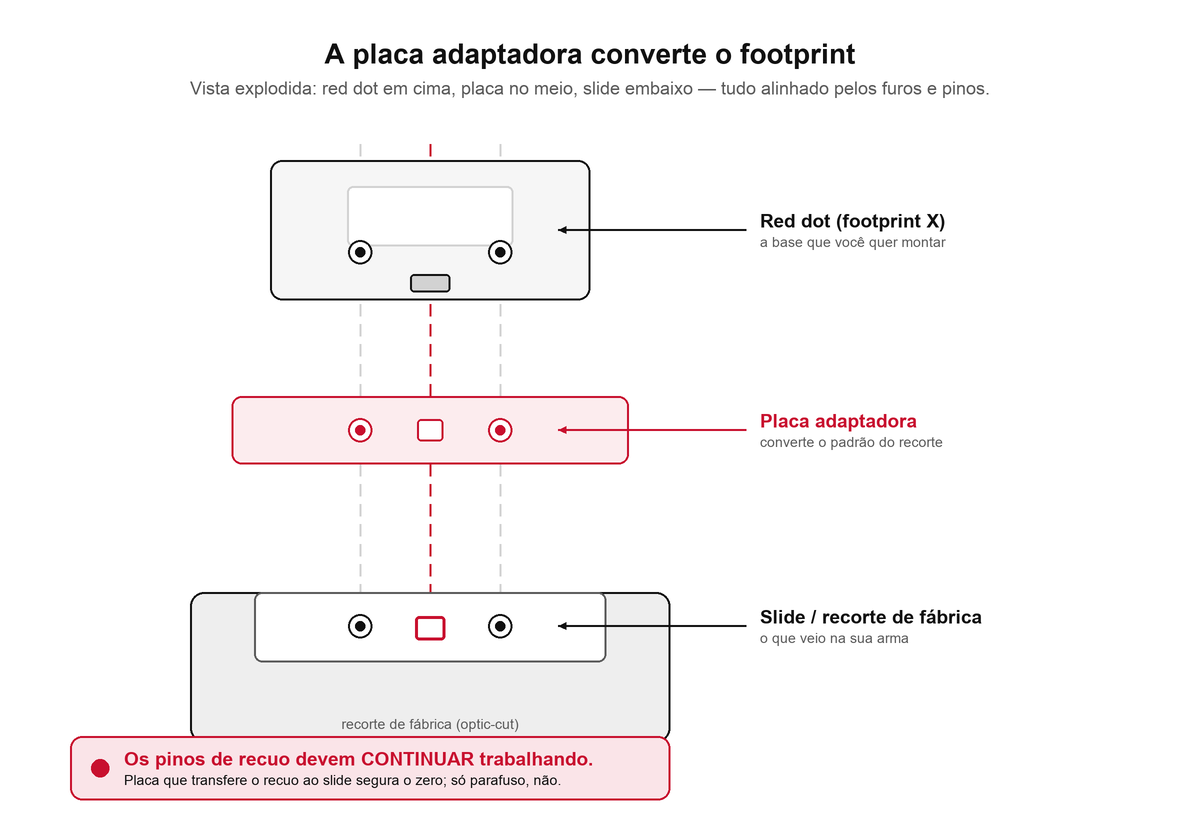

Esquema em camadas: red dot em cima, placa adaptadora no meio, slide embaixo, com os pinos de recuo alinhados

Ver red dots na Base Charlie

A Base Charlie trabalha com red dots Firefield e é autorizada Sightmark no Brasil. Se você está montando um micro red dot em pistola optic-ready — ou ainda nem sabe o footprint do seu slide —, a gente confere isso com você antes da compra, para não cair no erro de comprar a mira que não encaixa.

Atendimento Base Charlie

Ficou com dúvida na escolha?

A gente te ajuda a achar o modelo certo pro seu rifle e seu tipo de tiro.

Falar no WhatsApp

✓ Autorizada Sightmark✓ CR/SINARM 530704✓ Garantia 30 dias + 1 ano

⚠️ Sobre o footprint dos red dots Firefield: o padrão de fixação varia conforme o modelo (micro reflex de pistola, mira de trilho para arma longa, etc.). Confirme o footprint exato do modelo Firefield específico com a loja antes de comprar a placa adaptadora ou usinar o slide — a gente te diz na hora qual placa casa com a sua arma.

Como descobrir o footprint do SEU slide (passo a passo)

Antes de comprar qualquer micro red dot, rode esta checagem:

Identifique se o slide é optic-ready. Tem recorte usinado em cima, atrás da janela de ejeção? Veio tampa (cover plate) de fábrica? Se sim, é optic-cut.
Veja qual footprint o fabricante declara. Manual, site oficial ou a embalagem dizem o padrão do recorte (ou listam as placas do kit). Essa é a fonte mais confiável.
Confira o kit de placas. Se a arma veio com placas adaptadoras, cada uma traz a marcação do footprint que atende. Anote todos os que você tem.
Conte furos e meça (em mm). Dois furos + posição dos pinos de recuo são a “assinatura” do footprint. Se ficar em dúvida entre dois padrões parecidos, é aqui que o erro nasce — meça com paquímetro.
Na dúvida, mande foto pra loja. Uma foto da vista de cima do slide recortado (e das placas, se tiver) já permite a gente identificar o footprint e indicar o red dot + placa certos.

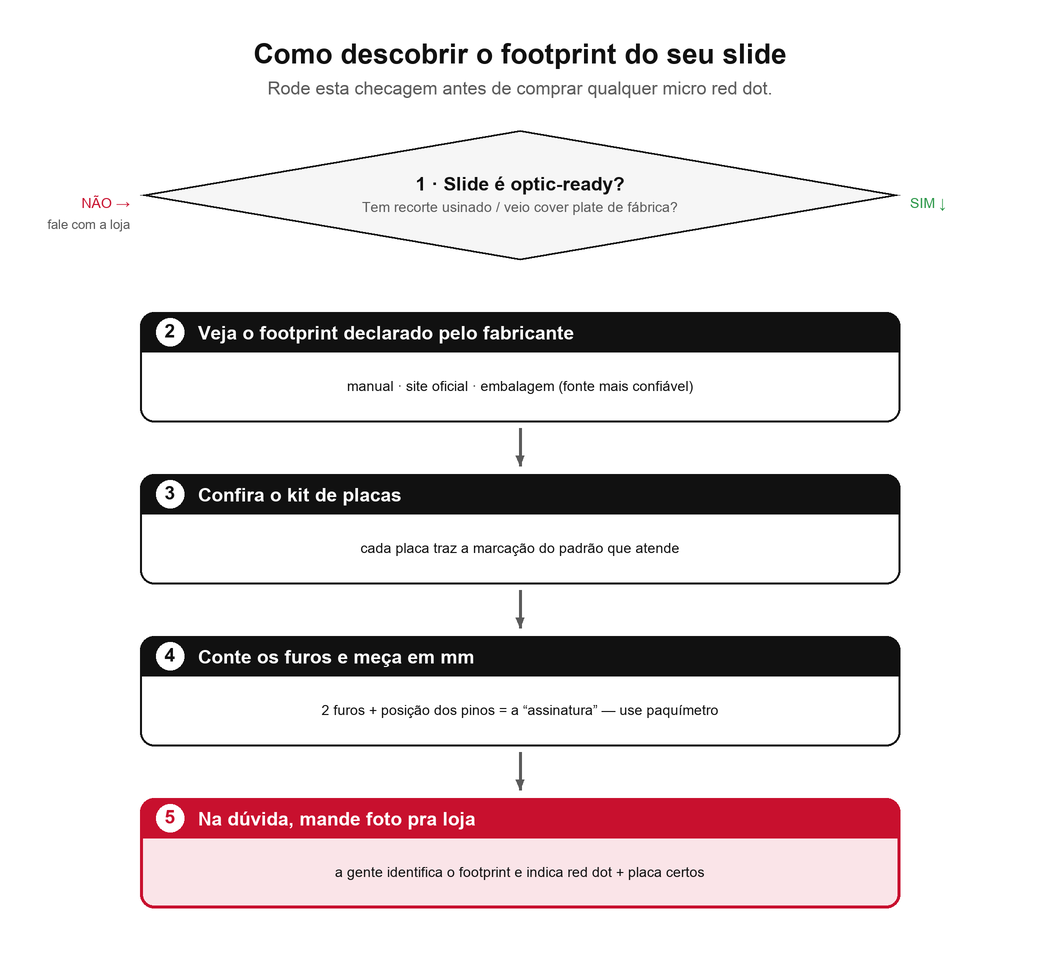

Fluxograma "como descobrir o footprint do seu slide": optic-ready? to manual/placas to medir furos to confirmar com a loja — Fluxograma “como descobrir o footprint do seu slide”: optic-ready? to manual/placas to medir furos to confirmar com a loja

Erros mais comuns com footprint (e como evitar)

Achar que “optic-ready serve qualquer red dot”. Serve o(s) footprint(s) daquele recorte. Sempre pergunte “optic-ready em qual padrão?”.
Confundir RMSc com RMR. São padrões diferentes — um é micro, o outro é maior. Nomes parecidos, encaixes diferentes.
Montar sem os pinos de recuo. Só com parafuso, a mira anda no recuo e perde zero. O footprint inclui os pinos por um motivo.
Parafuso de comprimento errado. Curto não prende; longo encosta no fundo. Use a parafusaria correta do conjunto.
Comprar antes de confirmar. O passo mais barato é o primeiro: confirmar o footprint do slide/placa antes de pagar pela mira.

FAQ

O que é footprint de red dot, em uma frase? É o padrão de furos de parafuso e pinos de recuo na base do red dot, que precisa casar com o recorte do slide (ou com a placa adaptadora) para a mira montar e segurar o zero.

Holosun K e Shield RMSc são a mesma coisa? São compatíveis: a maioria das miras da linha Holosun K encaixa em recorte padrão RMSc. Por isso muita gente usa os dois nomes para o mesmo grupo de compatibilidade. Ainda assim, confirme a ficha do modelo específico.

RMR serve em pistola compacta? Geralmente não nos micros: o RMR é um footprint maior, de red dots de tamanho médio/full, comum em pistola full-size e uso tático. Compacta optic-ready costuma ser RMSc/Holosun K. Sempre confira o recorte da sua arma.

Preciso de placa adaptadora? Depende. Se o footprint do red dot já é igual ao do recorte do slide, monta direto. Se for diferente, a placa adaptadora faz a ponte — desde que mantenha os pinos de recuo e use os parafusos certos.

Qual o footprint dos red dots Firefield? Varia conforme o modelo (micro reflex de pistola, mira de trilho para arma longa, etc.). Confirme o footprint do modelo Firefield específico com a Base Charlie antes de comprar a placa ou usinar o slide — a gente identifica e indica o conjunto certo.

Próximos passos

Vai montar em pistola Taurus? Veja: Red dot para Taurus GX2
Antes de zerar a mira nova, leia: Como zerar luneta a 25m e 100m — o princípio vale também para red dot.
Comparativos entre red dots (em breve) — para escolher o modelo certo dentro do seu footprint.
Já sabe o footprint da sua arma? Veja os red dots por footprint na Base Charlie e fale com a gente no WhatsApp.
