Red dot sobre a luneta é a montagem em que um micro red dot vai em cima do tubo da luneta, preso ao anel ou à tampa do mount, para você ter uma mira 1x de transição sem tirar o olho da arma. A dúvida de quem monta pela primeira vez é sempre a mesma: o red dot fica na frente da torre de ajuste ou atrás dela, perto da ocular?
Leia até o final: as duas posições funcionam, mas elas mudam o quanto a carcaça atrapalha a sua visão, o espaço que sobra para o anel de zoom e a altura do ponto em relação ao cano. No fim, explicamos qual posição nós recomendamos, quando o offset de 45° é a melhor saída e quais mounts e red dots usamos para isso.
O que é um red dot “piggyback”
Piggyback (literalmente “nas costas”) é o apelido da montagem em que o red dot vai em cima da luneta, no mesmo eixo vertical dela. A transição entre as duas miras é só levantar um pouco a cabeça: o olho sai da ocular da luneta e encontra a janela do red dot logo acima.
Ela existe para resolver um problema real de quem usa LPVO (luneta 1-6x, 1-8x ou 1-10x) ou luneta de precisão num AR: a luneta é ótima a partir de 50 ou 100 m, mas, em um alvo a 7 m, com o zoom esquecido em 6x, ela vira um problema. O red dot em cima dá o 1x instantâneo, com os dois olhos abertos, sem girar o anel de zoom.
Existem três jeitos de prender o red dot ali:
- Anel com trilho: um anel de 30 mm (ou 25,4 mm com redutor) que já traz um trilho Picatinny curto na parte de cima. Qualquer red dot com base Picatinny encaixa. É o caso do Vector Optics SCTM-21.
- Tampa de mount (top cap): a tampa do anel do cantilever é trocada por uma com o footprint do red dot. É o caso do Primary Arms SLx Top Cap Reflex, com footprint RMR, para os cantilevers SLx 30 e 34 mm.
- Mounts integrados: cantilevers que já nascem com a plataforma para red dot em cima. Mais caros e mais raros no Brasil.
Na frente ou atrás: o que muda de verdade
O red dot tem alívio ocular ilimitado: o ponto aparece no mesmo lugar com o olho a 5 cm ou a 40 cm da janela. Então, tecnicamente, ele funciona nas duas posições. O que muda é a percepção da janela e da carcaça, e o espaço que sobra em volta da ocular.
Red dot à frente da torre (sobre o anel dianteiro)
- A carcaça fica longe do olho e parece menor. A janela domina a imagem e a moldura do red dot atrapalha menos a visão periférica com os dois olhos abertos.
- A torre, o anel de zoom e a alavanca (throw lever) ficam livres. Nada em cima dos controles que você mais usa.
- A mira fica longe do rosto: no recuo, nenhuma chance de encostar na testa ou no óculos.
- Por estar mais longe, a janela também parece um pouco menor. Em red dots de janela pequena, achar o ponto na primeira tentativa pede mais treino.
Red dot atrás da torre (sobre o anel traseiro)
- A janela fica perto do olho e parece maior. Para quem ainda está aprendendo a “achar o ponto”, isso ajuda.
- A carcaça também parece maior e cobre mais da cena quando você está na luneta.
- Em LPVO, o anel traseiro costuma ficar colado no anel de zoom. Dependendo do mount e do red dot, a alavanca de zoom bate na base da mira ou o botão de brilho fica inacessível.
- Fica mais perto do rosto. Em carabinas curtas com coronha recolhida, pode incomodar.
A regra prática que usamos: se o red dot tem janela grande, vá para a frente. Se a janela é pequena e o mount só permite a traseira, use a traseira e treine a apresentação.
A altura: o detalhe que ninguém conta antes de comprar
Um red dot sobre a luneta fica muito alto em relação ao cano. Num AR com mount de 1,5″ (38 mm), o centro da luneta já está a uns 4 cm do eixo do cano. O red dot, em cima do anel, vai para algo entre 7 e 8 cm. Isso tem duas consequências:
- O red dot precisa do próprio zero. O zero da luneta não vale para ele. Zere o red dot separado, de preferência a 25 ou 50 m, e anote.
- Em distância curta, o impacto fica abaixo do ponto. Com 7,5 cm de altura e zero a 50 m, a 10 m o tiro sai cerca de 6 cm abaixo do ponto. Para alvo de papel não importa; para acertar uma zona pequena de perto, importa. Treine os holds de 5, 10 e 15 m.
Esse é o motivo de boa parte dos atiradores de prova preferirem o offset a 45°: inclinado ao lado da luneta, o red dot fica mais baixo, mais perto do cano.

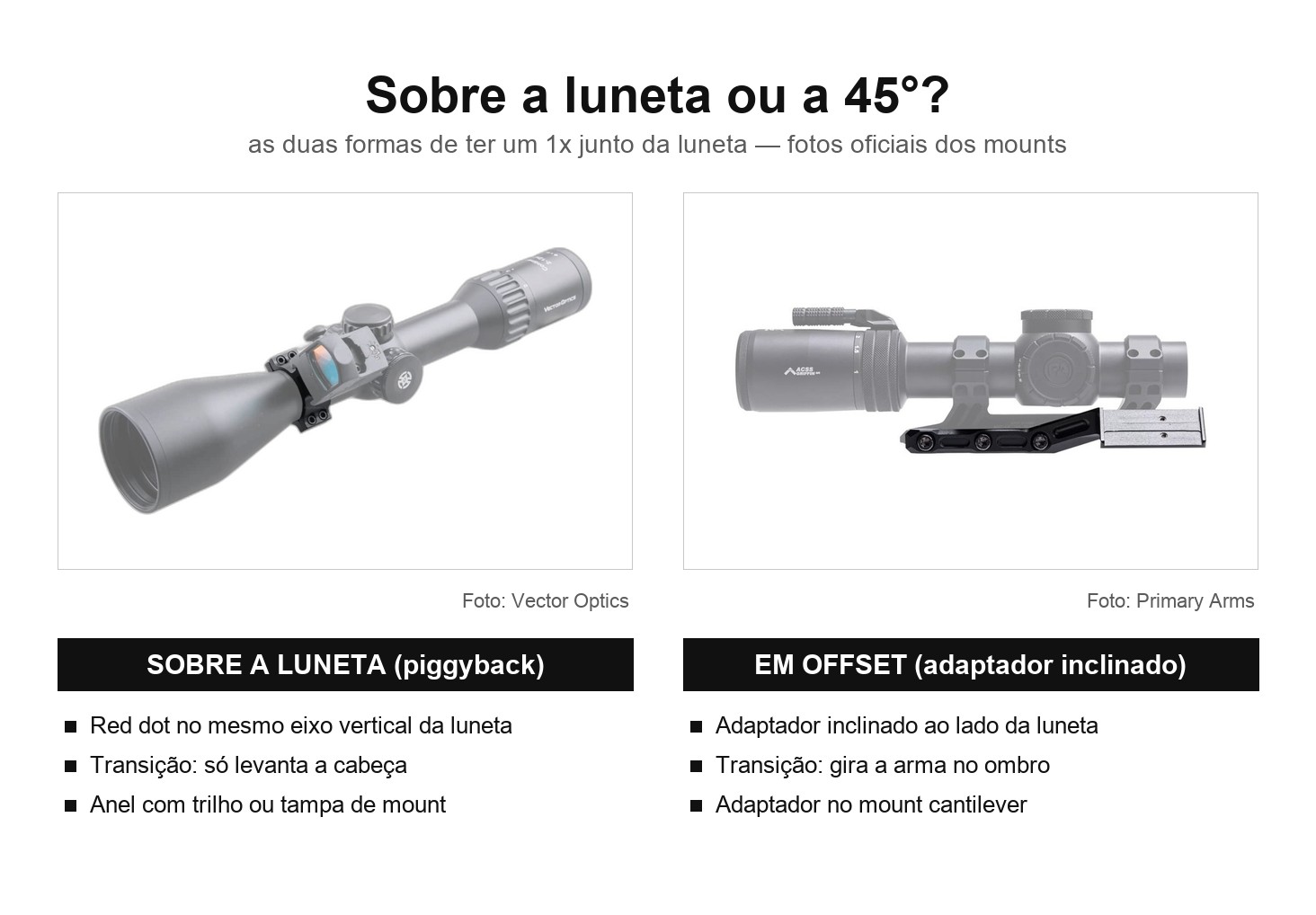

Sobre a luneta ou em offset a 45°?
| Critério | Sobre a luneta (piggyback) | Offset (inclinado) |
|---|---|---|
| Transição | Levanta a cabeça | Gira a arma no ombro |
| Altura sobre o cano | Maior (7 a 8 cm) | Menor |
| Largura do conjunto | Não muda | Aumenta para o lado |
| Controles da luneta | Podem ficar sob o red dot (posição traseira) | Livres |
| Mount | Anel com trilho ou top cap | Adaptador no cantilever |
| Quem usa | Transição ocasional, AR de uso geral | Provas de tiro prático, muitas trocas de distância |
Nossa posição é simples: para a maioria dos ARs de uso geral, o piggyback à frente da torre resolve com menos peça e menos largura. Para quem compete e troca de distância a cada estágio, o offset é mais rápido e mais natural depois de treinado. Não existe errado; existe o que você treina.
Como montar sem erro
- Diâmetro do anel = diâmetro do tubo. 30 mm é o mais comum em LPVO; confira na ficha da luneta.
- Torque com torquímetro. Anéis de 30 mm: 15 a 18 pol-lb (confira o manual do seu mount). A tampa Primary Arms, por exemplo, pede 16 a 18 pol-lb. Os parafusos do red dot na base seguem o manual do red dot.
- Nivele a luneta antes de apertar o anel com trilho. O trilho do SCTM-21 tem só 45 mm; se o anel girar 2°, o red dot fica torto e o ponto “anda” na lateral ao zerar.
- Zere a luneta primeiro, depois o red dot. Nunca os dois no mesmo grupo de tiros.
- Confira o zero dos dois depois de 50 tiros. Red dot em cima do anel sente mais vibração do que no trilho do upper.
Os red dots e mounts que nós recomendamos
Para red dot sobre a luneta, a janela importa mais do que em qualquer outra montagem, porque você vai olhar para ela de longe. Por isso nós indicamos:

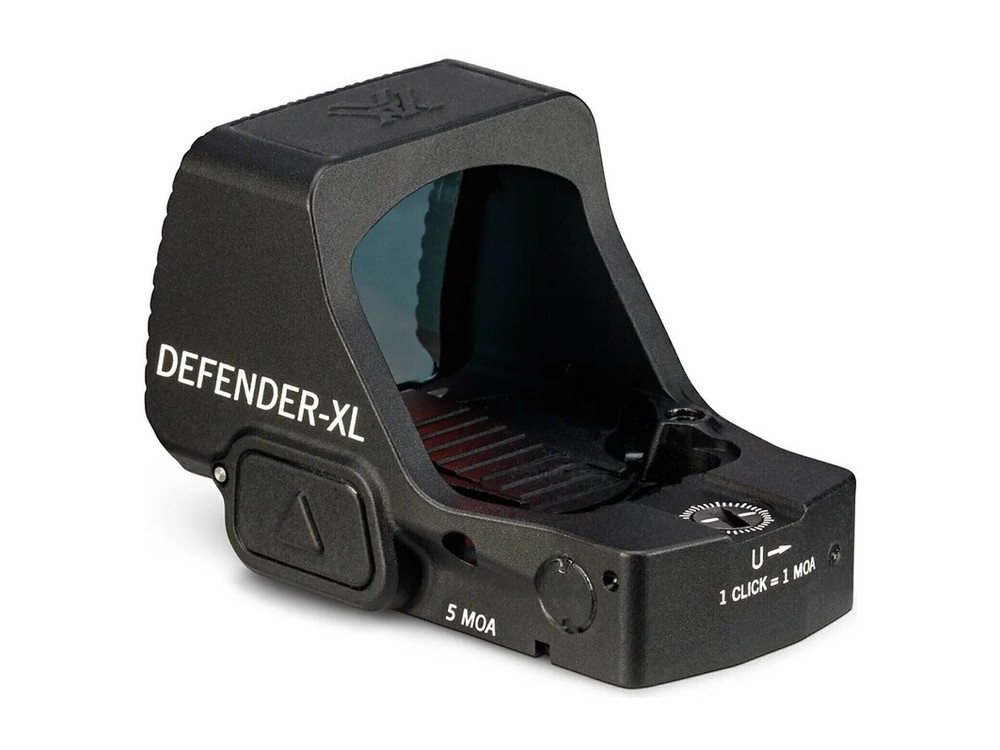

Vortex Defender-XL 5 MOA. A maior janela da linha Defender, ponto de 5 MOA que aparece rápido, 10 níveis de brilho, bateria CR2032 com 25.000 horas e carcaça de peça única. Vem com mount Picatinny na caixa, então encaixa direto no anel com trilho. Footprint DeltaPoint Pro.

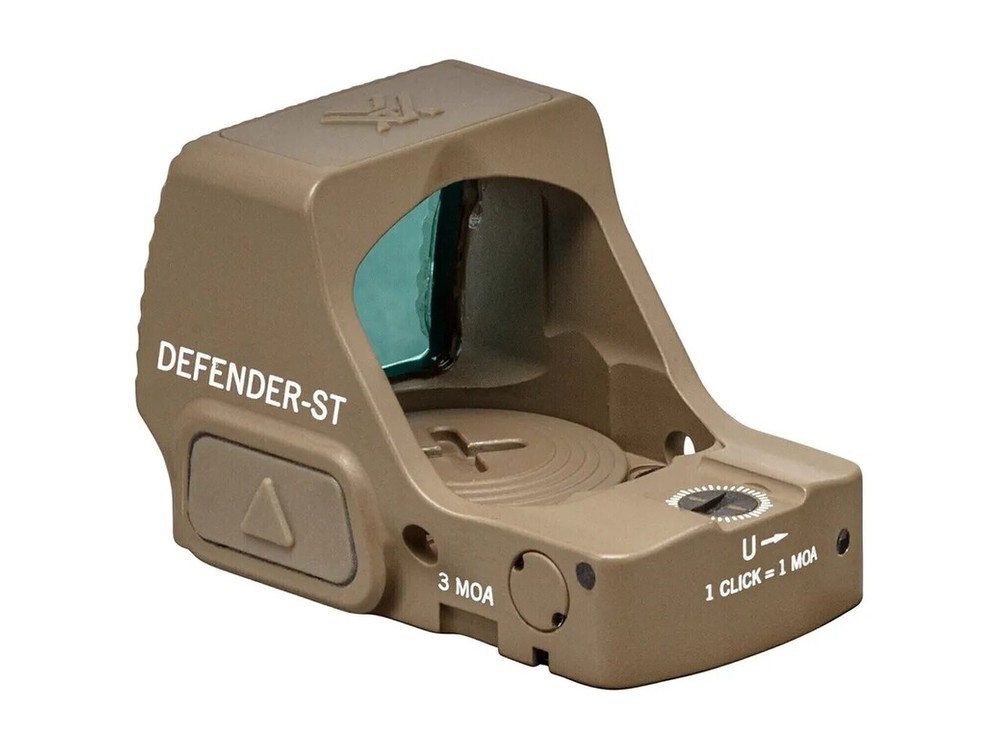

Vortex Defender-ST 3 MOA. Mais compacto, ponto de 3 MOA, ativação por movimento e desligamento automático. A própria Vortex o descreve para “offset numa carabina”. Também vem com mount Picatinny e placa Glock MOS, o que abre as duas montagens: anel com trilho ou adaptador offset com placa MOS.

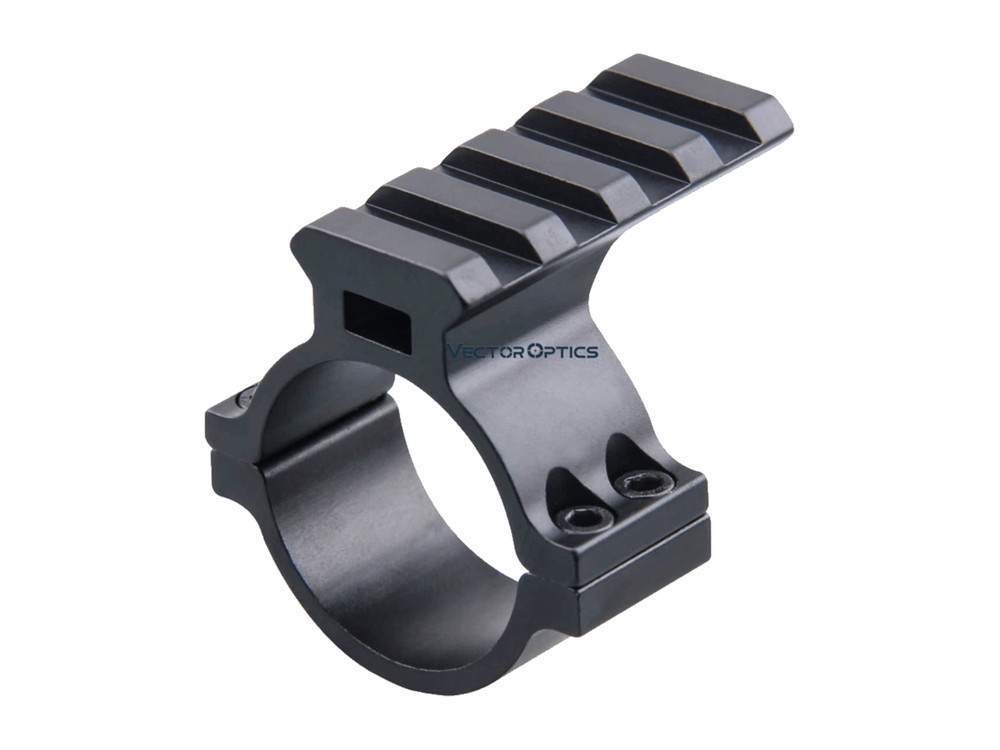

Vector Optics SCTM-21, anel 30 mm com trilho. O jeito mais simples de montar piggyback: substitui um dos anéis da luneta e entrega um trilho Picatinny de 45 mm em cima. Compatível com tubo de 30 mm e, com o redutor, 25,4 mm. Pesa 28 g.

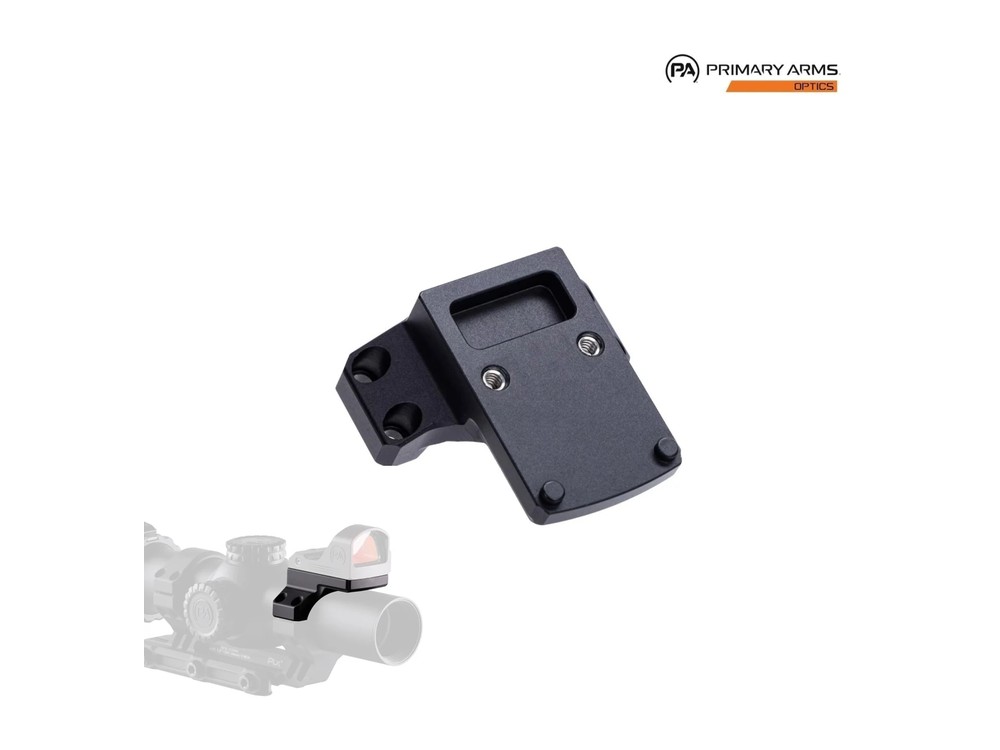

Primary Arms SLx Top Cap Reflex 30 e 34 mm. Para quem já usa o cantilever SLx: troca a tampa do anel por uma com footprint RMR e monta o red dot sem ocupar trilho nenhum. Altura de montagem de 51,8 mm, torque de 16 a 18 pol-lb.

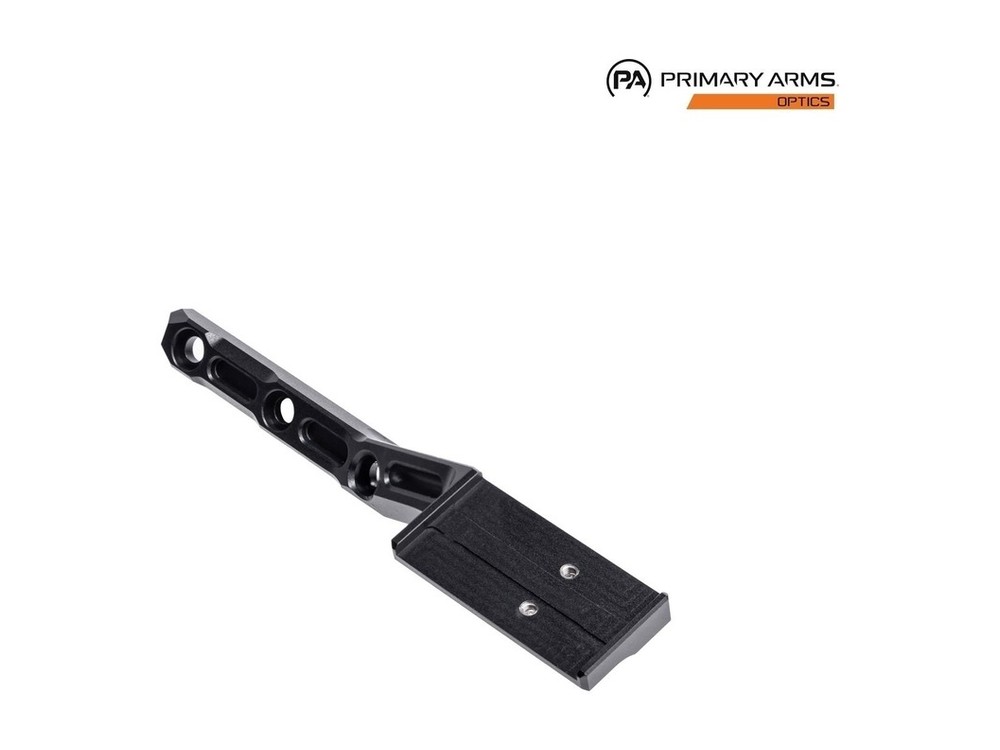

Primary Arms SLx ROK (offset). O caminho do offset no mesmo cantilever SLx 30 ou 34 mm: ângulo de 32,5°, recebe red dots com placa Glock MOS, como os Defender.
Perguntas frequentes
Red dot sobre a luneta serve para qualquer luneta?
Serve para qualquer luneta com tubo de 30 mm ou 25,4 mm montada em anéis ou cantilever que aceitem o anel com trilho ou a tampa com footprint. Em lunetas com objetiva muito grande (50 ou 56 mm), a altura total fica exagerada e o offset costuma ser melhor.
O zero da luneta vale para o red dot?
Não. São duas miras independentes, em alturas diferentes. Zere a luneta, depois zere o red dot, e confira os dois depois de uma sessão de tiros.
Posso colocar o red dot atrás da torre se a luneta tiver alavanca de zoom?
Pode, desde que a base do red dot não encoste na alavanca em nenhuma posição do zoom. Gire o anel de 1x até o máximo com a mira montada antes de apertar os parafusos. Se encostar, vá para a frente da torre.
Piggyback ou magnifier atrás do red dot?
São soluções opostas. Piggyback dá 1x para quem já tem luneta. Magnifier dá 3x para quem já tem red dot. Se a sua arma é “de luneta”, piggyback. Se é “de red dot”, magnifier.
Red dot muito alto atrapalha o co-witness com a alça e massa?
Sobre a luneta não existe co-witness: o red dot fica muito acima das miras mecânicas. Ele é uma mira própria, com o próprio zero.
Ficou com dúvida se o seu mount aceita anel com trilho ou top cap? Mande o modelo da luneta e do cantilever no WhatsApp que a gente confere sem compromisso.
